Motor planetarnog zupčanika

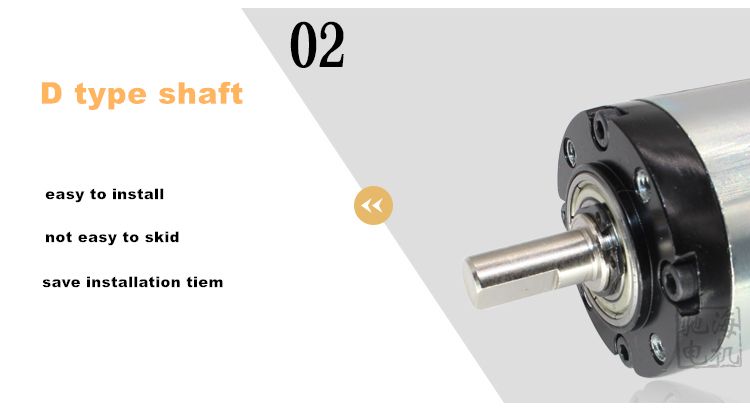

Promjer osovine: 8 mm D
Duljina osovine: 22 mm D vrsta D duljina 12 mm
Nazivni napon: DC 6-24V
Model: CHR-42GP-775ABHL
Opis proizvoda
Marka: | Chihai motor |
Model: | CHP-42GP-775-ABHL |
Vanjski promjer: | Φ42mm |
Promjer osovine: | 8 mm D |
Duljina osovine: | 22 mm D vrsta D duljina 12 mm |
Nazivni napon: | DC 6-24V |
Vrsta davača: | Postepeni magnetski koder |

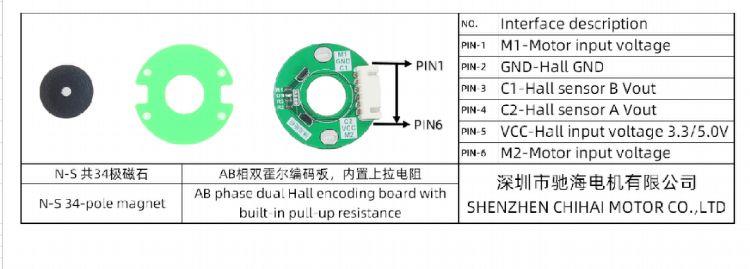

Vrsta sučelja koda Hall: | PH2.0-4PIN |
Vrsta sučelja za napajanje motora: | VH3.96-2PIN |
Težina: | Oko 730g (različita omjera različita težina) |
Parametri proizvoda
Tehnički podaci | |||||||||||
Model: 42GP-775ABHL Motor s trajnim magnetnim istosmjernim planetarnim redukcijama | |||||||||||
Posebna napomena: zbog velike snage motora, velika struja, odgovarajuća snaga napajanja mora biti veća od 10A | |||||||||||
Ako koristite litijske baterije, obavezno koristite bateriju tipa energije, po mogućnosti 25C |
| ||||||||||
Napon: DC12.0V max. Snaga 35W | |||||||||||
Omjer rekulacije | 1: 3.7 | 1: 5 | 01:13 | 01:25 | 01:49 | 1:67 | 1:92 | 1: 125 | 1: 246 | 1: 336 | 1: 625 |
Broj faza | 1 | 1 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
Struja bez opterećenja （mA) | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 | ≤500 |
Brzina bez opterećenja (rpm) | 1100 | 820 | 315 | 165 | 83 | 60 | 45 | 32 | 16.5 | 12 | 6.5 |
Nazivni okretni moment (kg) | 5.5 | 7.5 | 20 | 20 | 30 | 30 | 40 | 40 | 70 | 70 | 70 |
Nazivni okretni moment (Nm) | 0.53 | 0.73 | 2 | 2 | 3 | 3 | 4 | 4 | 7 | 7 | 7 |
Nazivna brzina opterećenja (rpm) | 550 | 410 | 150 | 110 | 60 | 50 | 37 | 27 | 15 | 11 | 5.8 |
Nazivna struja opterećenja （A) | ≤6 | ≤6 | ≤6 | ≤4 | ≤3.5 | ≤2.8 | ≤2.5 | ≤2.0 | ≤2.0 | ≤2.0 | ≤1.5 |
Zaustavna struja （A) | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |

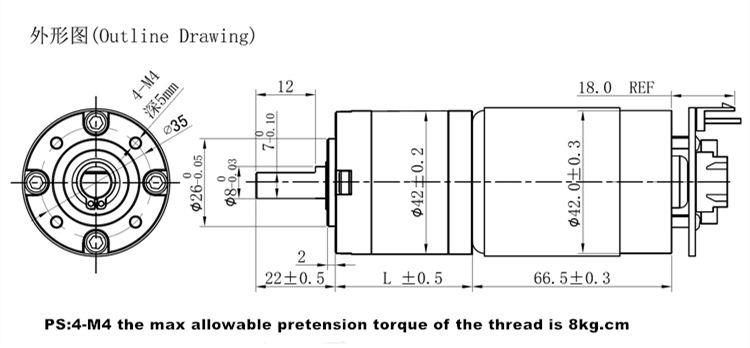

Duljina mjenjača （L） | 33.5 | 33.5 | 43,5 | 43,5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 |
Broj signala u hodniku | 55,5 | 75 | 195 | 375 | 735 | 1005 | 1380 | 1875 | 3690 | 5040 | 9375 |
Napon: DC24.0V max snaga 150W | |||||||||||
Omjer smanjenja | 1: 3.7 | 1: 5 | 01:13 | 01:25 | 01:49 | 1:67 | 1:92 | 1: 125 | 1: 246 | 1: 336 | 1: 625 |
Broj faza | 1 | 1 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 |
Struja bez opterećenja （mA) | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 | ≤700 |
Brzina bez opterećenja (rpm) | 2200 | 1640 | 630 | 330 | 165 | 120 | 90 | 64 | 33 | 24 | 13 |
Nazivni okretni moment (kg) | 11 | 15 | 30 | 30 | 40 | 50 | 60 | 60 | 90 | 90 | 90 |
Nazivni okretni moment (Nm) | 1.2 | 1.3 | 3 | 3 | 4 | 5 | 6 | 6 | 9 | 9 | 9 |
Nazivna brzina opterećenja (rpm) | 1100 | 820 | 300 | 250 | 130 | 105 | 80 | 55 | 30 | 22 | 12 |
Nazivna struja opterećenja （A) | ≤13 | ≤13 | ≤13 | ≤9 | ≤7 | ≤6 | ≤5 | ≤4 | ≤4 | ≤4 | ≤9 |
Zaustavna struja （A) | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 | 24.5 |
Duljina mjenjača （L） | 33.5 | 33.5 | 43,5 | 43,5 | 53.5 | 53.5 | 53.5 | 53.5 | 63.5 | 63.5 | 63.5 |
Pakiranje i dostava
PAKET:
Standardno izvozno kartonsko pakiranje.
VRIJEME ISPORUKE:
3-20 dana nakon potvrde narudžbe, treba odrediti detaljni datum isporuke prema
proizvodna sezona i količina narudžbe.
PAŽNJA:
Ako su potrebni posebni dokumenti carinjenja, kontaktirajte nas unaprijed radi potvrde.
