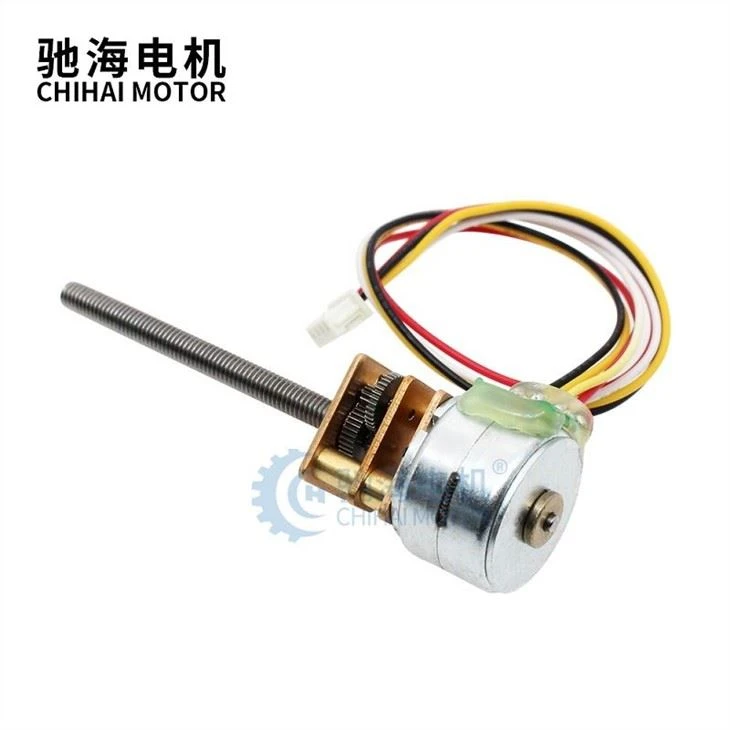

15BY mikro koračni zupčanik motor M3 vijčana osovina
Težina: oko 14 g
Kut koraka: 18 stupnjeva / 50
Opis proizvoda
Vrsta proizvoda: | CHS-GM12-15BY DC koračni motor |
Duljina osovine: | 33,6 mm (serija se može prilagoditi) |
Promjer osovine: | M3 Navucite osovinu (serija se može prilagoditi) |
Napon: | DC 5-12V |
Težina: | Oko 14 g |
Kut koraka: | 18 stupnjeva / 50 |
fazni otpor: | 30 Ω/Phase |
Primjena: | Pametan selfie štap, pametni držač kamere, Inteligentni kut robotske kamere, inteligentni mikro robot itd. |
Detaljne slike
Ulazni parametri koračnog motora
Ime modelaMODEL:CHS-15BY-M3015 | |||
Nazivni napon | 5 V DC (DRIVERS IC:16219) | STRUJA PO FAZAMA | 160mA / FAZA |
OTPOR SVOJA | 30±7 percent ohm / PHASE | BROJ FAZA | 2 FAZE |
KUT KORAKA | 18 stupnjeva / KORAK | METODA UZBUDE | 2 FAZE UZBUDE |
NAČIN VOŽNJE | BIPOLARNI POGON | INDUKTIVNOST SVIJA | 9,5 mH / FAZA |
IZVLAČI -MOMENT | VIŠE OD | ZAKRETNI MOMENT | VIŠE OD |
4 gf-cm NA 500 pps | 16 gf-cm NA 0 pps | ||
MAKSIMALNA FREKVENCIJA ODGOVA | VIŠE OD 1200 pps | MAKSIMALNA POČETNA FREKVENCIJA | VIŠE OD 900 pps |
KLASA IZOLACIJE | KLASA E ZA KOLUTE | IZOLACIJSKA ČVRSTOĆA | 100 V AC ZA JEDNU SEKUNDU |
OTPOR IZOLACIJE | 50MΩ DC 500V | RADNA TEMPERATURA | -0 - plus 55 stupnjeva |
Parametri proizvoda
Model:CHS-GM15BY-Ω-50-33.6 M3 DC Stepping Moto | |
Napon: DC 5.0V (Driver IC:L6219) | |
Frekvencija motora Raspon radnog napona | |
fazama | 2 faze 4 žice |
Omjer | 1: 50 |
Kut koraka | 0.36 stupnjeva |
Brzina bez opterećenja (rpm) | 60 o/min / 1000 pps |
Struja bez opterećenja (mA) | Manje ili jednako 400 mA / 1000pps |
Zakretni moment (gf.cm) | 700gf.cm Min |
Moment izvlačenja (kgf.cm) | 480gf.cm m Min / 1000pps |
Induktivnost (mH) | 9.5 mH ± 15 percent （25 degree LCR 1.0V) |
Prikaz proizvoda
Pakiranje Dostava
PAKET:
Standardna izvozna kartonska ambalaža.
VRIJEME ISPORUKE:
3-20 dana nakon potvrde narudžbe, detaljan datum isporuke treba odlučiti prema
sezona proizvodnje i količina narudžbe.
PAŽNJA:
Ako su potrebni posebni dokumenti za carinjenje, molimo da nas unaprijed kontaktirate radi potvrde.
Pitanja
P: 1. Koje vrste motora možete ponuditi?
A: Za sada uglavnom nudimo mikro motor i niz istosmjernih motora za usporavanje, uključujući motor za usporavanje s ravnim zubima, motor planetarnog usporavanja, motor za usporavanje puža. Trenutno se naša tvrtka fokusira na razvoj različitih vrsta motora s naponom između 1VDC i 30VDC i motora promjera između 8 i 51 mm.
P:2. Možete li mi poslati cjenik?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: Za narudžbe, standardno vrijeme isporuke je 3-25 dana i to vrijeme može biti kraće ili duže ovisno o modelu, razdoblju i količini.
P:4. Je li moguće da razvijete nove motore ako možemo osigurati troškove alata?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
P: 5. Možete li mi poslati besplatne uzorke?
Da, također možemo vratiti vašu naknadu za uzorke kada naručite.
Popularni tagovi: 15by mikro koračni motor zupčanika m3 vijčana os, Kina, proizvođači, tvornica, prilagođeno, veleprodaja, rasuti, na zalihama
