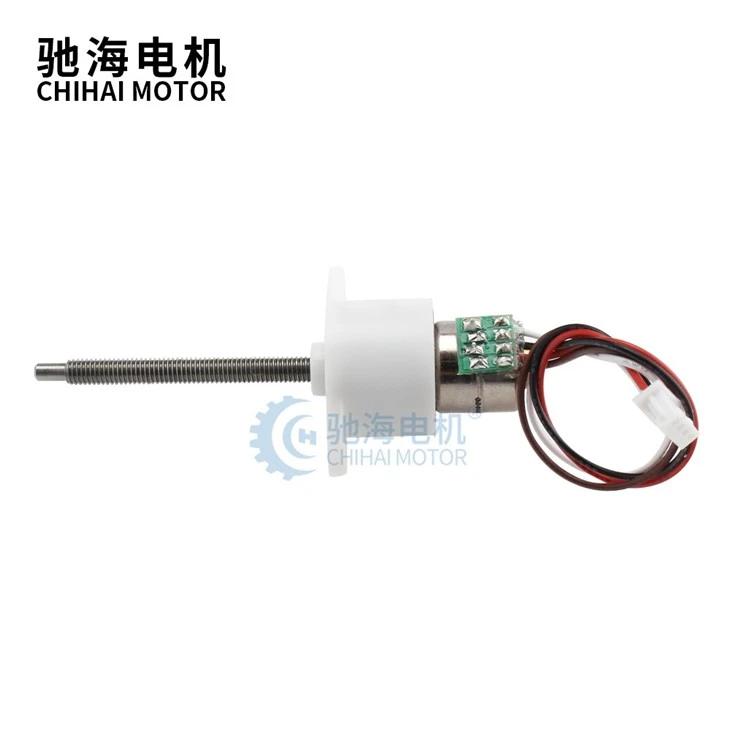

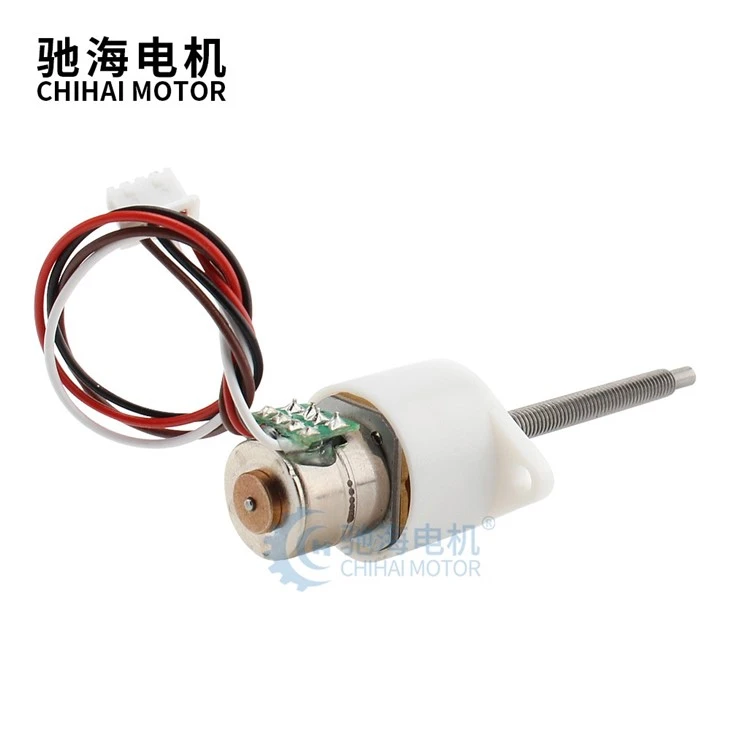

Motor koračnog prijenosnika bez četkica u obliku školjke
Opis proizvoda
| Vrsta proizvoda | CHS-GM12-10BY Motor s koračnim mjenjačem bez četkica |

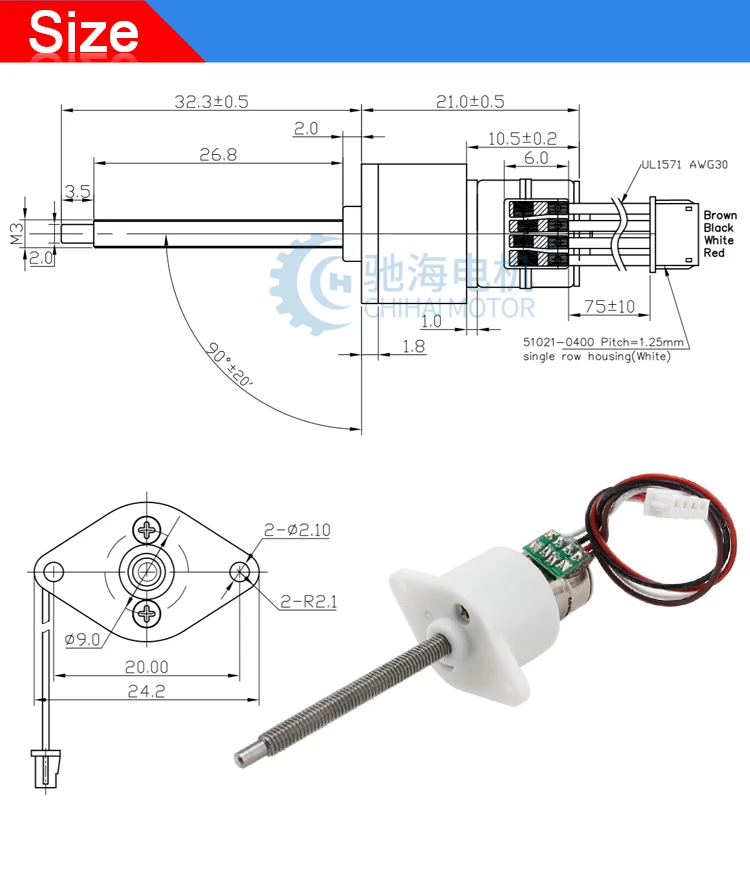

| Duljina osovine | 32,3 mm (serijski prilagodljivo) |

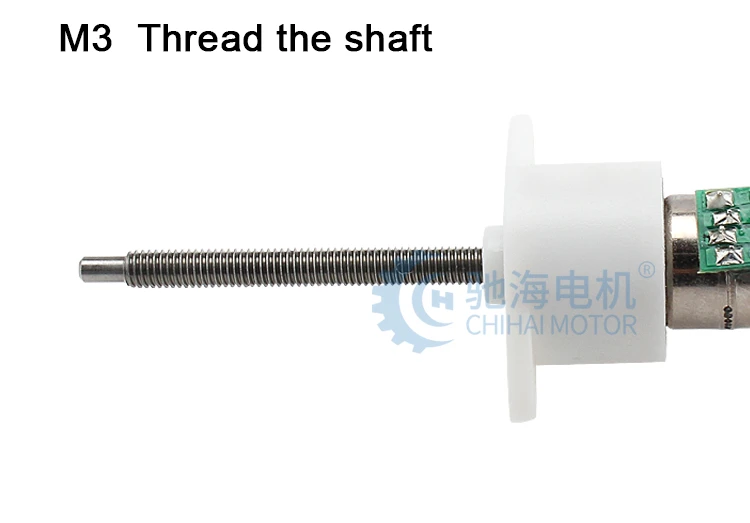

| Promjer osovine | M3 Navoj za osovinu (serija se može prilagoditi) |
| napon | DC 5.0V |
| Težina | Oko 11g |
| Kut koraka | Kut koraka od 18 stupnjeva |
| fazni otpor | 39 Ω/faza |
| Primjena |
Inteligentna platforma, električni selfie stick, oprema za praćenje kamerom mobilnog telefona Robot, inteligentni manipulator itd Dodatna oprema: prirubnička spojka, jednostavan pogon, itd. |

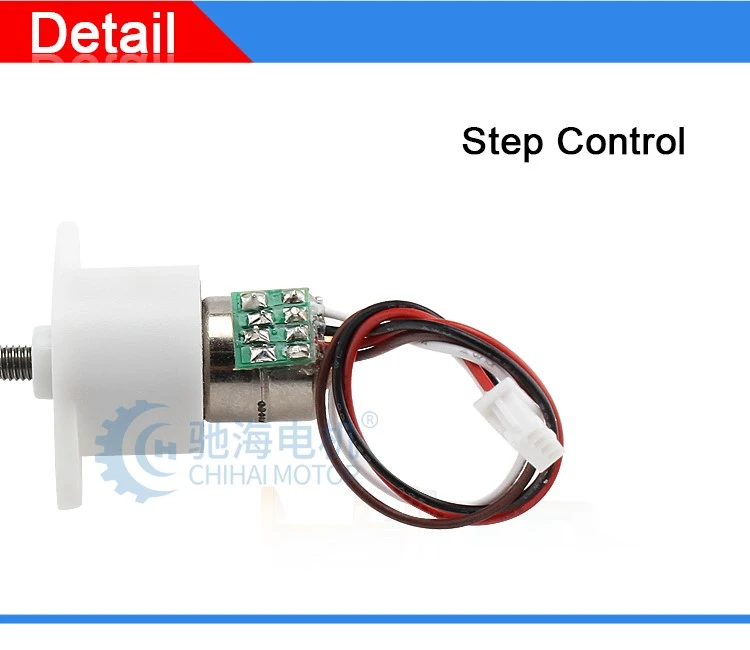

Kontrola koraka:
Motor usvaja tehnologiju koračne kontrole za postizanje visokoprecizne kontrole pozicioniranja, koja je učinkovitija i stabilnija. Koračni motor ima prednosti jednostavne strukture, dugog vijeka trajanja, niske potrošnje energije i tako dalje.

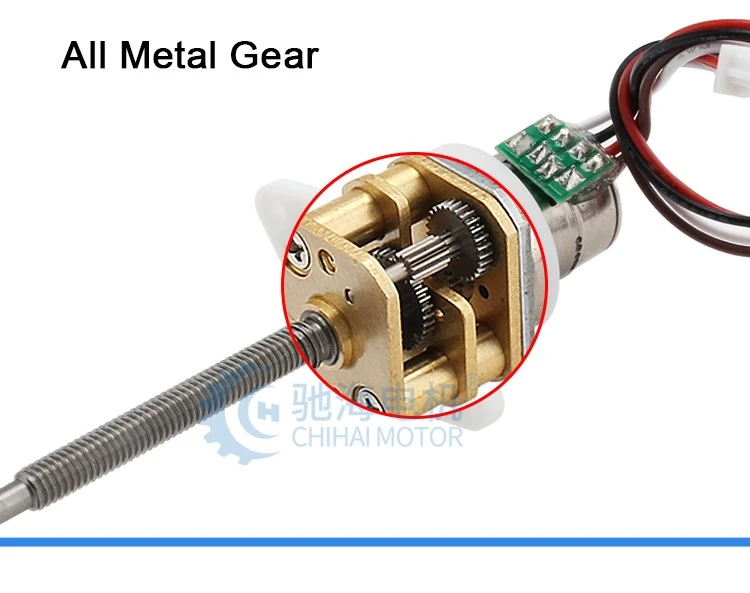

Sva metalna oprema:
Metalni zupčanici imaju veću čvrstoću i izdržljivost, što osigurava stabilniji i pouzdaniji rad motora. Osim toga, metalni zupčanici također imaju bolje performanse pod velikim opterećenjima, što poboljšava učinkovitost motora.
Detaljne slike
Parametri proizvoda
| Model:CHS-GM12-10BY Motor s koračnim mjenjačem bez četkica |
| Napon: DC 5.0V (Driver IC:L6219) |

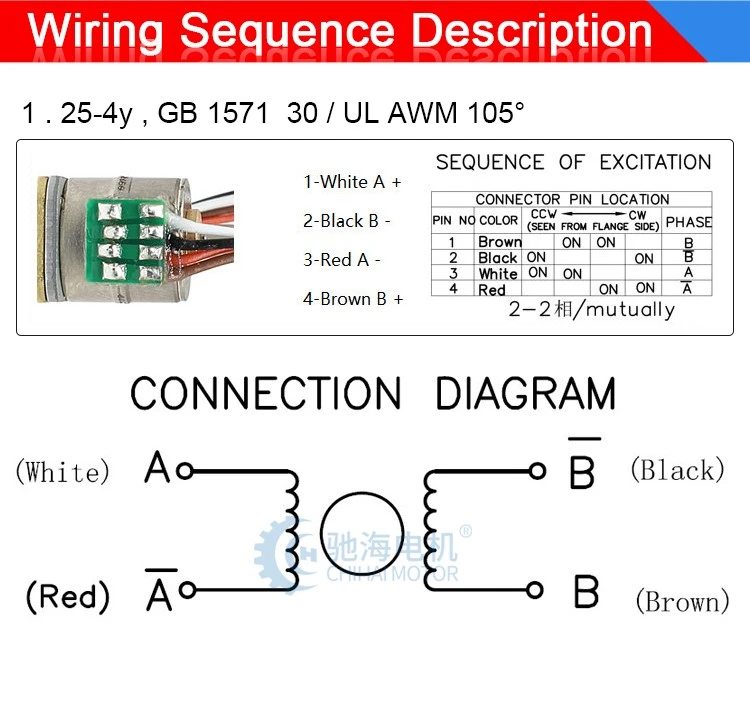

| NE. faza | Bipolarna 2-2 faza | ||||||||
| Omjer | 1: 10 | 1: 20 | 1: 30 | 1: 50 | 1: 100 | 1: 150 | 1: 298 | 1: 298 | 1: 380 |
| Točan omjer smanjenja | 9.68 | 19.36 | 29.47 | 51.1 | 99.3 | 150.96 | 209.76 | 297.9 | 379.16 |
| Kut koraka | 1.86 stupanj | 0.93 stupnja | 0.61 stupanj | 0.35 stupnjeva | 0.18 stupnjeva | 0.12 stupnjeva | 0.086 stupnjeva | 0.06 stupnjeva | 0.047 stupnjeva |
| Fazna struja | 128mA / FAZA | ||||||||
| Fazni otpor | 39±7% ohm / FAZA | ||||||||
| Fazni induktivitet | 14,3 mH / FAZA | ||||||||
| Moment držanja (kgf.cm) | 0.12 | 0.24 | 0.36 | 0.60 | 1.20 | 1.80 | 2.50 | Maksimalno dopušteno 3.0kgf.cm |
|
| Moment izvlačenja (kgf.cm) | 0.03 | 0.06 | 0.09 | 0.15 | 0.30 | 0.45 | 0.63 | 0.90 | 1.10 |
| Maksimalna početna učestalost | VIŠE OD 1200 PPS | ||||||||
| Maksimalna frekvencija odziva | VIŠE OD 900 PPS | ||||||||
Pakiranje i dostava
PAKET:
Standardno izvozno kartonsko pakiranje.
VRIJEME ISPORUKE:
3-20 dana nakon potvrde narudžbe, detaljan datum isporuke trebao bi se odrediti prema
sezonu proizvodnje i količinu narudžbe.
PAŽNJA:
Ako su potrebni posebni dokumenti za carinjenje, kontaktirajte nas unaprijed za potvrdu.
